引言

在當今數字化時代，戶外電子設備的應用越來越廣泛，如新能源充電樁、無人機遙控器、戶外自助機、工業手持終端等。這些設備在戶外環境中使用時，常常面臨陽光直射的挑戰，導致 LCD 液晶屏顯示內容難以看清。因此，實現 LCD 液晶屏在戶外陽光下的高可視性成為了亟待解決的問題。高亮度是提升 LCD 液晶屏戶外可視性的關鍵，然而，隨之而來的散熱、耗能等問題也需要妥善處理。本文將詳細探討針對戶外陽光下可視的 LCD 液晶屏高亮度設計解決方案，以滿足各行業終端的戶外使用需求。

提高亮度的方法

1. 增加背光源亮度

背光源是 LCD 液晶屏發光的關鍵部件，提高背光源亮度是實現高亮度顯示的直接方法。傳統的 LCD 背光源多采用冷陰極熒光燈管（CCFL），但其亮度提升有限。目前，主流的高亮度 LCD 液晶屏采用發光二極管（LED）作為背光源。特別是 Mini LED 背光技術，可集成數千數萬顆 LED 芯片，能顯著提高發光亮度。Mini LED 背光可做到直下式超薄的 LCD 顯示，縮短光學混光距離（OD），在實現高亮度（>1000nit）的同時，還能保證亮度均勻性?xún)?yōu)于普通 LED 背光和 OLED 面板 。

2. 提升 LCD 面板光通過率

優化 LCD 面板的結構和材料，提高其光通過率，也能有效提升整體亮度。例如，采用更先進的液晶材料和薄膜晶體管（TFT）技術，減少光線在面板內部的損耗。一些高端 LCD 面板通過改進液晶分子的排列方式，使其對光線的控制更加精準，從而提高光的透過效率。還可以在面板表面添加光學涂層，如增透膜，進一步提高光線的通過率，增強屏幕的亮度 。

3. 采用高亮度光學膜片

在 LCD 液晶屏的結構中，光學膜片起著至關重要的作用。使用高亮度的光學膜片，如擴散膜、增亮膜等，可以對背光源發出的光線進行重新分布和增強。擴散膜能夠使光線均勻擴散，避免出現局部亮度過高或過低的情況；增亮膜則可以將原本向側面發散的光線重新匯聚到正面，提高正面的亮度。通過合理搭配和優化這些光學膜片的性能，可以在不增加背光源功耗的前提下，有效提升屏幕的整體亮度 。

散熱及耗能問題的解決策略

1. 優化背光源散熱結構

對于采用高亮度背光源的 LCD 液晶屏，良好的散熱設計至關重要。以 Mini LED 背光源為例，可以采用金屬基板作為散熱載體，將 LED 芯片產生的熱量快速傳導出去。在金屬基板上增加散熱鰭片，增大散熱面積，提高散熱效率。還可以利用導熱膠或?qū)釅|將背光源與設備的外殼相連，借助外殼進行散熱。對于一些空間有限的設備，如無人機遙控器，可以采用液冷散熱技術，通過循環流動的冷卻液將熱量帶走 。

2. 采用低功耗驅動芯片

選擇低功耗的驅動芯片可以有效降低 LCD 液晶屏的整體功耗。新型的驅動芯片采用先進的制程工藝，在保證高性能驅動的同時，降低了芯片自身的功耗。一些驅動芯片還具備智能節能功能，能夠根據屏幕顯示內容的變化自動調整驅動電流，避免不必要的能源浪費。在顯示靜態畫面時，適當降低驅動電流，以減少功耗 。

3. 動態背光調節技術

動態背光調節技術（DBS）可以根據屏幕顯示內容的亮暗程度，實時調整背光源的亮度。當顯示黑色或暗色調較多的畫面時，降低背光源亮度；而在顯示白色或亮色調較多的畫面時，提高背光源亮度。這樣既能保證畫面的顯示效果，又能有效降低背光源的整體功耗。結合環境光傳感器，根據外界光線強度自動調節背光源亮度，在光線較暗的環境中降低亮度，進一步節省能源 。

適應各行業終端戶外使用環境

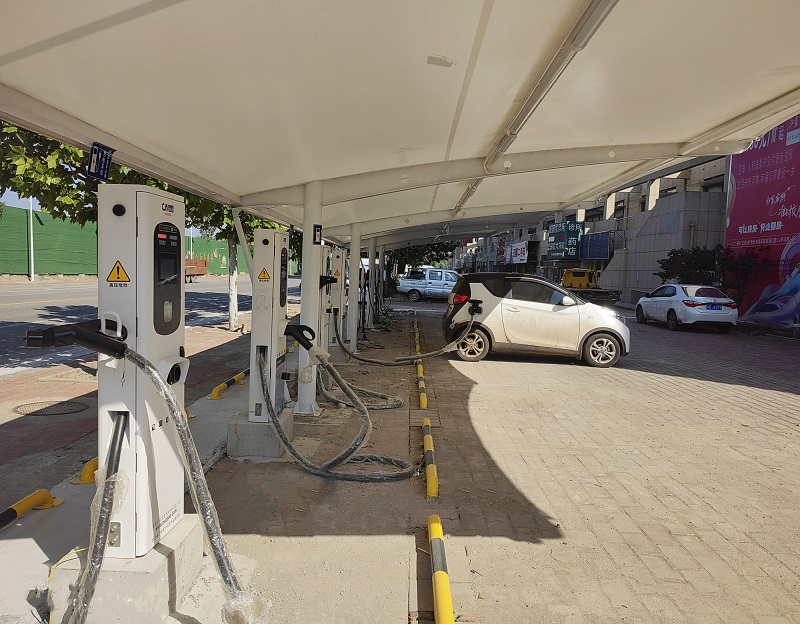

1. 新能源充電樁

新能源充電樁通常安裝在戶外，面臨陽光直射、高溫等環境因素。其配備的 LCD 液晶屏需要具備高亮度（1000nits 以上）和良好的散熱性能，以確保在各種天氣條件下都能清晰顯示充電狀態、金額等信息。采用 AR 防反射技術，降低屏幕表面的反射率，提高在陽光下的可視性。同時，通過優化散熱結構和采用智能散熱控制，保證充電樁在長時間使用過程中，液晶屏能穩定工作，避免因過熱導致顯示異常或損壞 。

2. 無人機遙控器

無人機遙控器需要在戶外各種復雜環境下使用，對 LCD 液晶屏的要求較高。除了高亮度和防反射功能外，還需要具備快速響應特性，以確保飛行員能及時獲取無人機的飛行狀態信息。在散熱方面，利用遙控器的外殼進行散熱，并通過智能散熱系統根據使用情況自動調節散熱強度 。

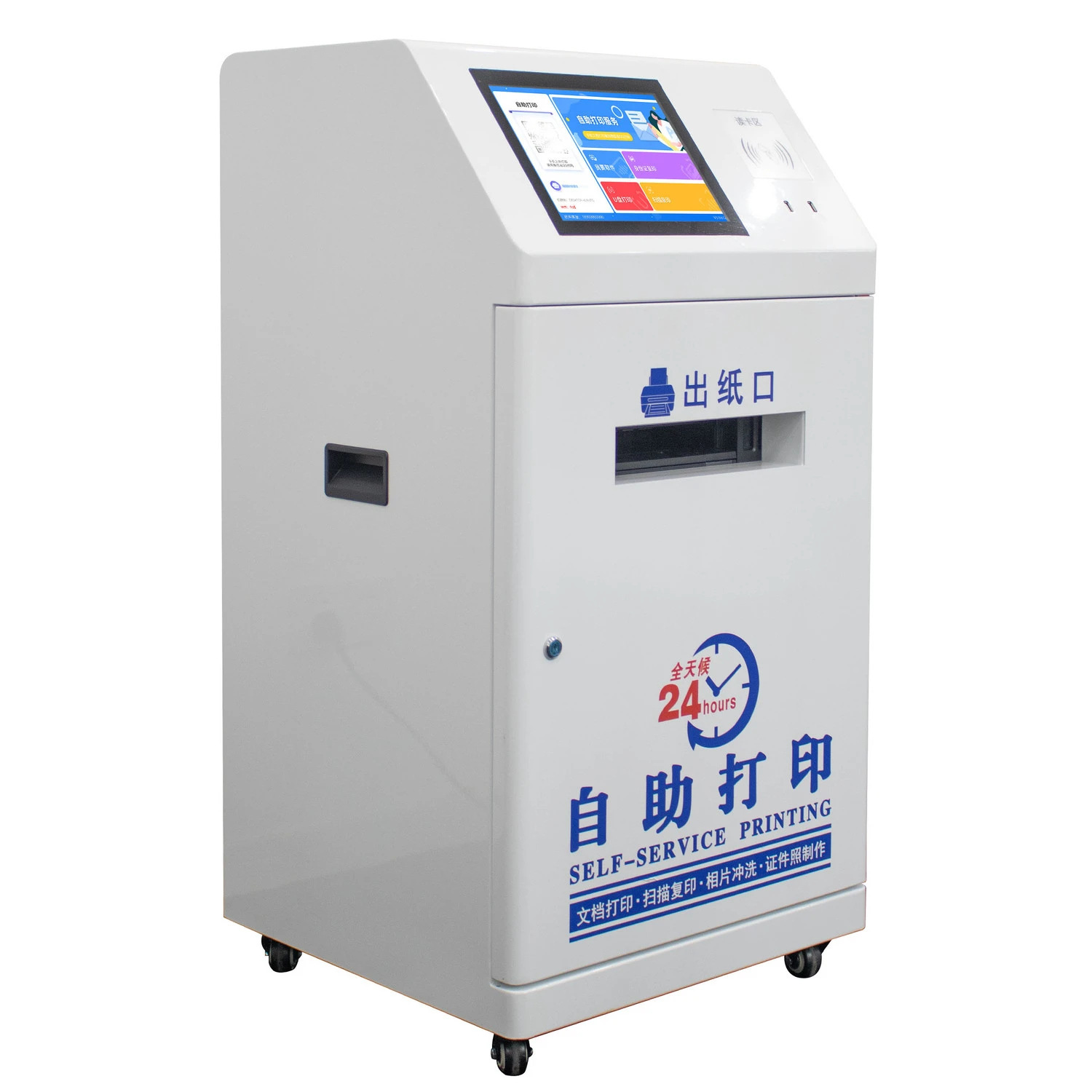

3. 戶外自助機

戶外自助機如自助售票機、自助查詢機等，需要在戶外環境中為用戶提供清晰的操作界面。其 LCD 液晶屏應具備高亮度、寬視角和良好的防護性能。通過提高亮度至 1000nits 以上，并搭配 AR 減反膜，使屏幕在陽光下也能清晰可讀。在防護方面，采用 IP 防護等級較高的設計，防止灰塵和雨水進入，同時通過優化散熱和降低耗能，保證自助機在長時間運行過程中，液晶屏的穩定性和可靠性 。

4. 工業手持終端

工業手持終端常用于工業生產、物流配送等戶外場景，需要在惡劣環境下保持穩定的顯示性能。其 LCD 液晶屏除了具備高亮度、抗反射、散熱好等特點外，還應具備耐沖擊、抗震動的特性。采用堅固的屏幕結構設計，結合高亮度背光，確保在工業環境中頻繁使用時，液晶屏不會出現損壞或顯示異常。通過動態背光調節和低功耗驅動芯片，延長工業手持終端的電池續航時間 。

結論

為了滿足新能源充電樁、無人機遙控器、戶外自助機、工業手持終端等各行業終端在戶外陽光下的使用需求，對 LCD 液晶屏進行高亮度設計是關鍵。通過增加背光源亮度、提升 LCD 面板光通過率、采用高亮度光學膜片等方法，可實現 1000nits 以上的高亮度顯示。針對散熱及耗能問題，通過優化散熱結構、采用智能散熱控制、使用低功耗驅動芯片和動態背光調節技術等策略加以解決。這些綜合解決方案能夠有效提升 LCD 液晶屏在戶外環境下的可視性、穩定性和可靠性，為各行業戶外設備的高效運行提供有力保障 。
